DS-TMG407-EH是多功能一体化快速道闸设备，设备集成快速道闸、智能抓拍、补光、显示提醒、语音播报指引、紧急呼叫、远程对讲、防砸雷达功能于一体；集成度高，安装调试简单，一体化维护，使用便捷；高度智能化，识别率高，配置丰富；设备杆型具有横杆，区别，栅栏，防撞圆杆四种，外观新颖、坚固耐用。产品广泛应用于小区、商场、学校、医院、机场、车站、加油站、4S店、政的府大院等出入口场景的车辆抓拍和识别。
DS-TMC407-EHL(LED) 海康威视守蔚7系C款和D款道闸抓拍显示一体机 DS-TMC407-EHR(LED) DS-TMC407-EHL(LCD) DS-TMC407-EHR(LCD) 功能特性：
高度集成：快速道闸（直杆/曲臂/栅栏/防撞圆杆）、智能抓拍机、补光灯、LED屏/LCD屏、防砸雷达、求助按钮、语音播报、语音对讲于一体
人性化显示：专有斜面设计，进出口抓拍显示更贴合车主使用习惯
快速通行：集成行星齿轮道闸，传动效率高，性能稳定，快速抬杆慢速落杆，实现快速通行;
防跟车模式：支持视频防跟车、雷达/线圈防跟车两种模式，对于连续过车的场景，可实现跟车不落杆，有效解决拥堵问题；
高清晰：400万像素高清摄像机，最的大分辨率可达2688*1520，帧率高达25fps；
调试方便：采用3.1-6mm电动变焦镜头，支持软件自动调焦，调试更加方便，场景适应性更广；
低照度效果：1/3"逐行扫描CMOS，成像效果好，0.022Lux低照度监控效果，夜间看的更清；
智能化抓拍：支持线圈触发、视频触发等多种触发模式；捕获率高，纯视频识别，纯视频抓拍时可捕获无车牌，捕获率99.9%以上；
车牌识别种类：持识别的号牌类型包括大（小）型汽车、使的领馆汽车、警的用汽车、教练汽车、新能源汽车、军的车等；2019式武的警的车牌等国标车牌；
车辆结构化：支持车型识别，车标识别，车身颜色识别，子品牌检测
黑白名单控制：支持黑、白名单的导入及对比，可直接联动道闸开闸，支持脱机运行；
显示屏：
LCD版：21.5英寸LCD屏，可支持无牌车扫码进出、支持二维码显示、支持图片视频广告播放
LED版：支持四行四字双色LED屏，显示内容可灵活配置
高效补光：内置9颗高亮LED灯，智能补光技术，支持时控和光控，满足不同场景需求
语音对讲：支持按键呼叫求助，可与中心、远距离岗亭实时对讲，快速解决出入口客户问题；
易安装维护：一体化结构设计，布线简单，调试方便。一站式安装维护，缩短施工周期达1/3以上。
DS-TMC407-EHL(LED) 海康威视守蔚7系C款和D款道闸抓拍显示一体机 DS-TMC407-EHR(LED) DS-TMC407-EHL(LCD) DS-TMC407-EHR(LCD) 典型应用：
订货型号
守蔚7系C款：
左向：DS-TMC407-EHL(LED)（X米横杆）/ DS-TMC407-EHL(LED)（X米曲臂）/ DS-TMC407-EHL(LED)（X米栅栏）
右向：DS-TMG407-EHR(LED)（X米横杆）/ DS-TMC407-EHR(LED)（X米曲臂）/ DS-TMC407-EHR(LED)（X米栅栏）
守蔚7系D款：
左向：DS-TMC407-EHL(LCD)（X米横杆）/ DS-TMC407-EHL(LCD)（X米曲臂）/ DS-TMC407-EHL(LCD)（X米栅栏）
右向：DS-TMG407-EHR(LCD)（X米横杆）/ DS-TMC407-HER(LCD)（X米曲臂）/ DS-TMC407-EHR(LCD)（X米栅栏）
DS-TMC407-EHL(LED) 海康威视守蔚7系C款和D款道闸抓拍显示一体机 DS-TMC407-EHR(LED) DS-TMC407-EHL(LCD) DS-TMC407-EHR(LCD) 技术参数：
型号
项目 DS-TMG407-EH
一般规范
输入电源 220V 50Hz
功率 350W 220VAC
温度 -30°~+70°
重量 95KG
防护等级 IP54,湿度小于90%(无凝结)
车牌识别率 ≥99%
道闸参数
道闸类型 直杆 曲臂 栅栏
杆长 3/4/5/6米 1.5+1.5/2+2/2.5+2.5米 3/4/5米
运行速度 0.9~4s 1.2~4s 2.5~6s
道闸方向 左向/右向
工作寿命 500W次
距离 ≤30m
运行噪音 ≤65dB（A）
壁厚 2mm
横杆材质 铝型材
表面处理 抗紫外线静电喷塑
抓拍参数
分辨率 400W(2688*1520) CMOS
传感器类型 1/3” Progressive Scan CMOS
最小照度 彩色0.022lx (F2.0,AGC ON)
黑白0.011lx(F2.0,AGC ON)
快门 1/30秒至1/100,000秒
镜头接口类型 3.1~6mm电动变焦镜头
手动光圈 支持
日夜转换模式 ICR红外滤片式
帧率 25fps(2688*1520)
图像设置 饱和度,亮度,对比度,白平衡,增益,3D降噪通过软件可调
存储功能 支持内置TF
支持协议 TCP/IP,HTTP,DHCP,DNS,RTP,RTSP,NTP,支持FTP上传图片
通用功能 心跳,密码保护,NTP校时
图片格式 采用JPEG编码,图片质量可设
智能识别 车牌识别、车型检测、车标识别、子品牌识别
补光灯控制 补光灯自动光控、时控可选；
通讯接口 2 个RJ45 10M/100M 自适应以太网口
串口 内置1个 RS-485 接口，1个RS-232接口
触发输入 3个触发/报警输入
继电器输出 2路继电器输出，支持道闸开、关
补光参数
LED灯珠数量 9颗
色温 3000K
显示屏（二选一）
LCD 尺寸21.5inch 分辨率1080P，最的大亮度1500cd/m2
LED 尺寸256mm*256mm，分辨率64*64,亮度1000cd/m2
拾音及功放
喇叭与拾音器 内置喇叭，内置拾音器，含报警呼叫按钮
DS-TMC407-EHL(LED) 海康威视守蔚7系C款和D款道闸抓拍显示一体机 DS-TMC407-EHR(LED) DS-TMC407-EHL(LCD) DS-TMC407-EHR(LCD) 外形尺寸：
机身不同视场尺寸图
横杆

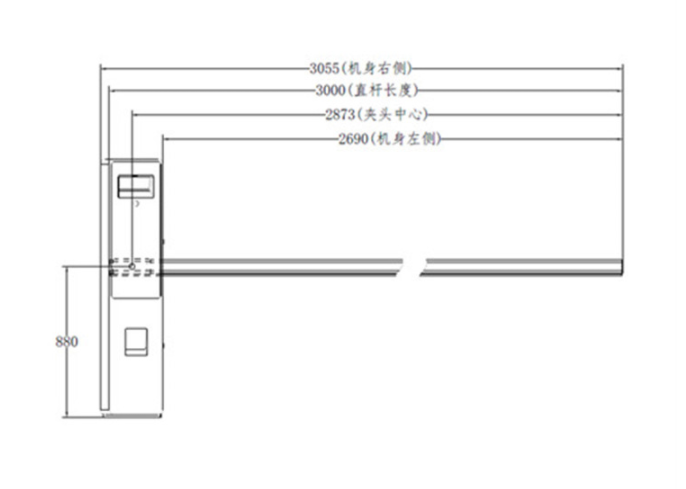

3米横杆（左侧道闸对称，尺寸相同）
其他右向杆型尺寸明细如下（左侧杆型尺寸相同，方向对称）：
杆子长度 机身右侧长度(mm) 直杆长度(mm) 夹头中心(mm) 机身左侧(通行宽度)
3米直杆 3055 3000 2873 2690
4米直杆 4055 4000 3873 3690
5米直杆 5055 5000 4873 4690
6米直杆 6055 6000 5873 5690
曲臂
1.5+1.5米曲臂杆（左侧对称，尺寸相同）
如上图示例，其他杆型尺寸明细如下：
杆长 机身左侧(通行宽度) 夹头中心 (mm) 折杆长度 (mm) 机身右侧 顶部至底部 夹头中心（副杆长度）
1.5+1.5曲臂杆 2730 2931 3046 3096 2353 1563
2+2米曲臂杆 3730 3931 4046 4096 2853 2063
2.5+2.5米曲臂杆 4730 4931 5046 5096 3353 2563
栅栏

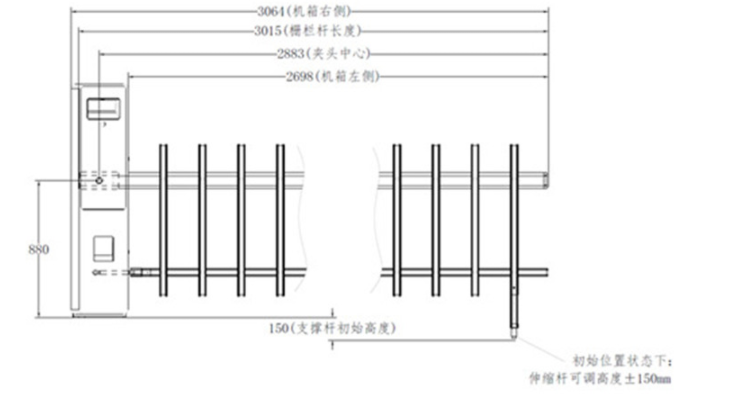

3米栅栏杆（左侧对称，尺寸相同）
机身右侧长度(mm) 栅栏杆长度(mm) 夹头中心(mm) 机身左侧(通行宽度)
3米栅栏杆 3064 3015 2883 2698
4米栅栏杆 4064 4015 3883 3698
5米栅栏杆 5064 5015 4883 4698
